青鸟消防：火灾自动报警系统新模块接线图（2024版）
青鸟消防最新产品接线图重磅来袭！
本期为大家带来火灾自动报警系统中常规设备（模块）的接线示意图。
输入模块

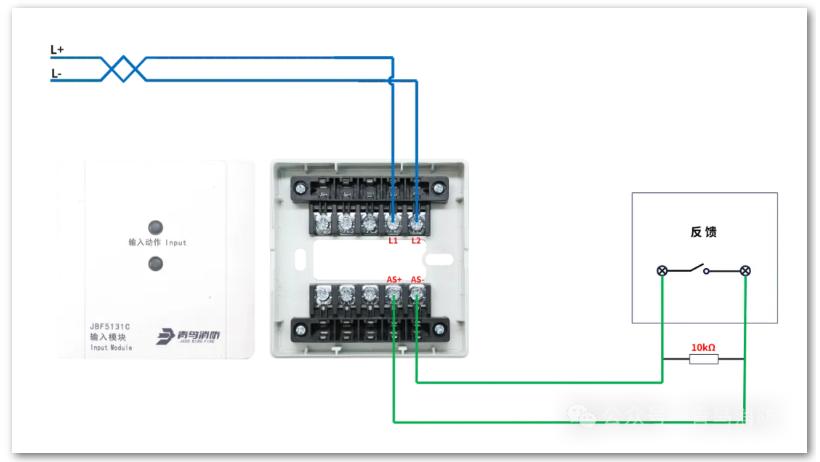

JBF5131A、JBF5131C输入模块接线图
监视无源闭合应答的现场设备
监视无源断开应答的现场设备
输入/输出模块
JBF5141A、JBF5141C输入/输出模块接线图

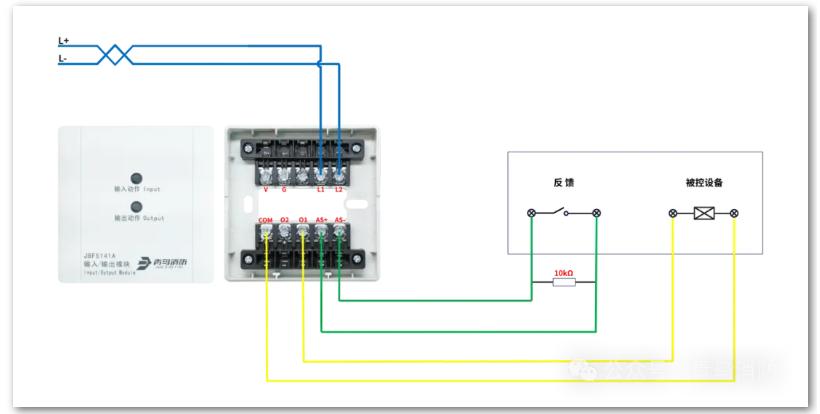

触点无源输出

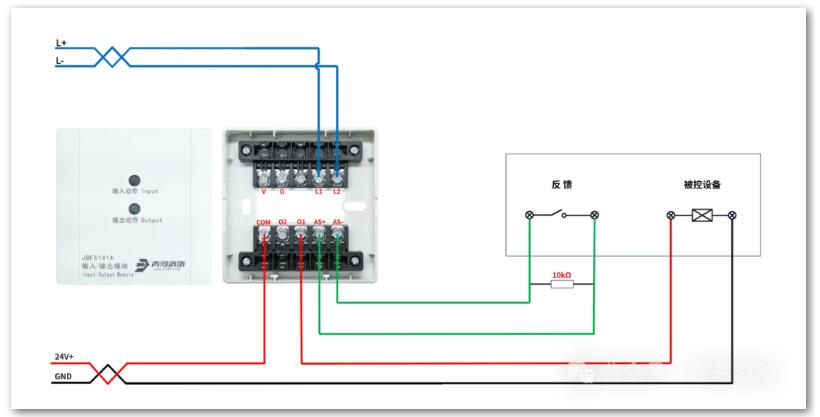

触点有源输出

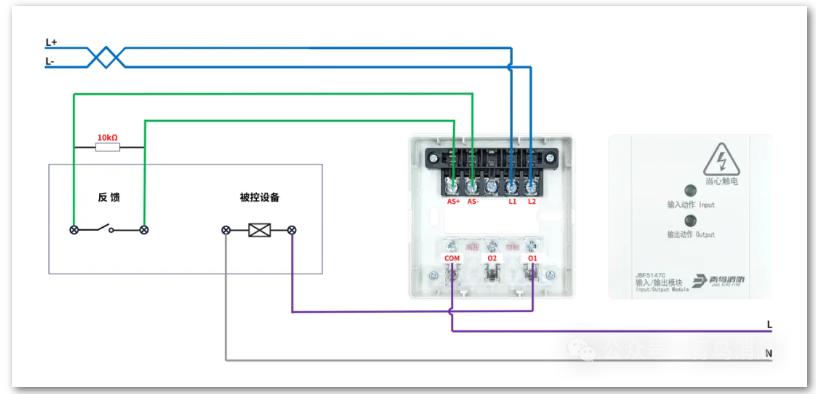

有源输出

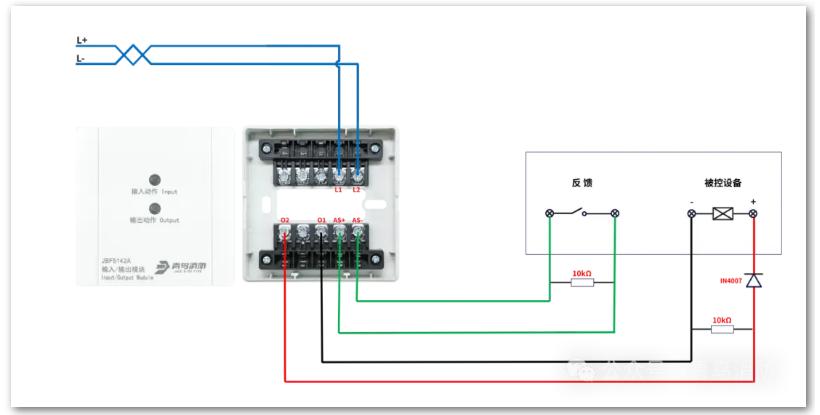

JBF5142A、JBF5142C输入/输出模块接线图
JBF5146A输入/输出模块接线图
JBF5147C输入/输出模块接线图
输出模块（广播专用）

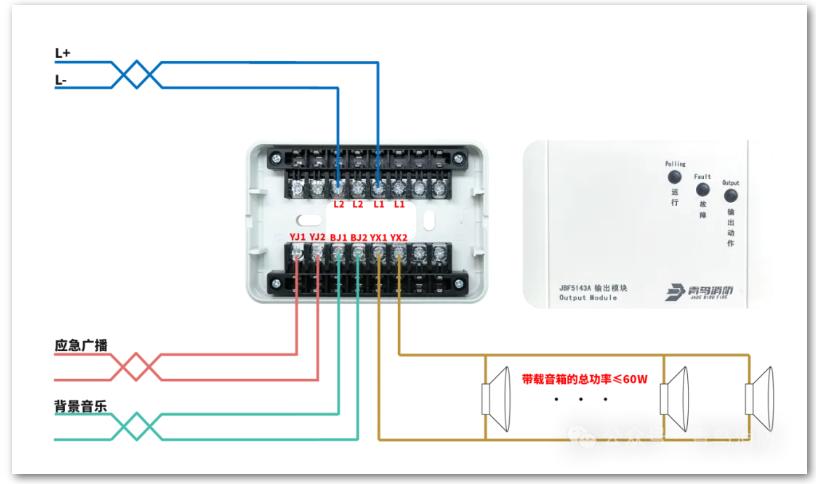

JBF5143A、JBF5143C输出模块接线图
中继模块
JBF5135C中继模块接线图
隔离模块

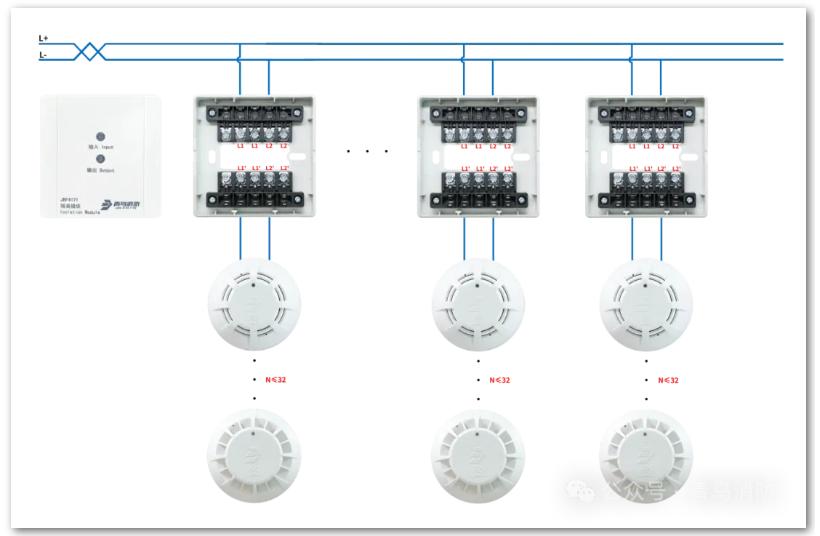

JBF4171隔离模块接线图
树状分支
阅读剩余
